Visualizzazione grafica dell'output di un programma con GNUplot

GNUplot è un programma interattivo per la visualizzazione di grafici di funzione; non è una "libreria" da includere in un programma C, ma un programma a se stante, che può essere richiamato in modalità interattiva o in modalità batch; in questa seconda modalità è possibile richiamare in modo trasparente il programma GNUplot da un programma scritto in C, utilizzando la funzione system(), senza richiedere l'intervento dell'utente per la visualizzazione del grafico di una funzione o di un set di coordinate cartesiane.

In questo modo GNUplot è uno strumento molto comodo per visualizzare un grafico con l'output dell'elaborazione numerica effettuata da un programma scritto in linguaggio C. Se sulla macchina è installato GNUplot, la seguente istruzione inserita in un programma C

   ...
   system("gnuplot.exe");
   ...
viene lanciato il programma GNUplot.

Per prima cosa, dunque, è necessario installare sulla macchina una versione di GNUplot compatibile con il sistema operativo utilizzato. Per far questo si deve andare sul sito web del prodotto, scaricare la versione corretta, e installarlo (è piuttosto semplice). Il tutto a partire dal seguente indirizzo Internet: http://www.gnuplot.info.

In modalità interattiva sostanzialmente GNUplot richiede che l'utente digiti dei comandi che producono un output grafico in una finestra. GNUplot è un programma molto potente e sofisticato, ma in estrema sintesi possiamo dire che il comando principale per la visualizzazione di grafici è plot (splot per le superfici), seguito da un'espressione matematica nella variabile x, oppure dal nome di un file contenente un le coordinate dei punti da visualizzare nel piano cartesiano. Ad esempio:

gnuplot> plot sin(x)
gnuplot> plot "dati.txt"
gnuplot> plot "dati.txt" with lines
gnuplot> plot x**2+15*cos(x)

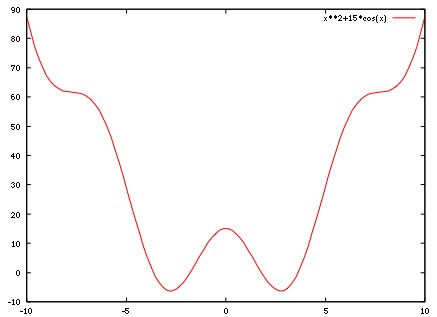

Un grafico prodotto da GNUplot

Il comando help visualizza una guida interattiva di aiuto sull'uso dei comandi di GNUplot.

Se i comandi che vogliamo far eseguire a GNUplot sono riportati in un file di testo, uno sotto all'altro, ciascuno su una riga del file, è possibile lanciare GNUplot in modalità batch passandogli il nome del file sulla riga di comando; in questo modo, invece di operare in modalità interattiva, richiedendo all'utente di digitare i comandi, il programma li legge dal file e li esegue senza la necessità di intervento da parte dell'utente. Ad esempio il seguente comando lancia il programma GNUplot e gli fa visualizzare i grafici utilizzando i comandi contenuti nel file "comandi.txt":

$ gnuplot comandi.txt

Spesso può tornare utile produrre una visualizzazione grafica di un set di coordinate prodotte come output da un programma di elaborazione numerica, ottenendo, ad esempio, il grafico di una funzione per punti. Per far questo il nostro programma C deve salvare i dati (coppie di punti, coordinata x e coordinata y) su un file, una coppia di numeri separati tra loro da uno spazio su ogni riga del file; ad esempio, utilizzando un editor di testo, possiamo salvare sul file "parabola.txt" le seguenti righe:

0.0 0.0
0.5 0.25
1.0 1.0
1.5 2.25
2.0 4.0
2.5 6.25

È possibile quindi visualizzare il grafico per punti con il seguente comando di GNUplot:

gnuplot> plot "parabola.txt"

oppure, unendo i punti con dei segmenti, con il seguente comando:

gnuplot> plot "parabola.txt" with lines

oppure ancora, tracciando il grafico sia con dei punti che con delle linee:

gnuplot> plot "parabola.txt", "parabola.txt" with lines

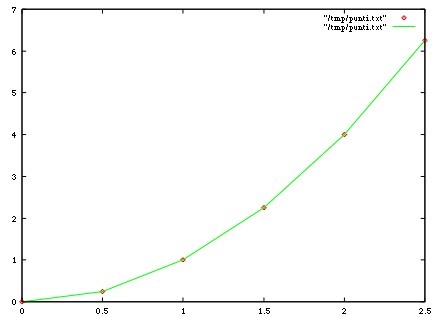

Grafico di una parabola tracciato per punti

Quindi il nostro programma di calcolo numerico, dovrà aprire un file in scrittura con la funzione fopen, scrivere le coppie di numeri nel file con la funzione fprintf, chiudere il file con la funzione fclose e alla fine lanciare GNUplot con la funzione system per visualizzare i punti contenuti nel file.

Di seguito riporto un breve programmino con un esempio per il calcolo di una funzione per punti, la registrazione delle coordinate su un file, e l'esecuzione di GNUplot per tracciare sul piano cartesiano una spezzata che collega i punti in cui è stata calcolata la funzione. Oltre al file "dati.txt" con le coordinate dei punti della funzione, calcolate nell'intervallo [x0,x1] in x0, x0 + Δx, x0 + 2Δx, ..., x0 + nΔx = x1 (dove Δx = (x1-x0)/n), viene anche creato il file "comando.txt" contenente solo una riga con il comando di GNUplot per la visualizzazione del grafico.

/*
**  grafico.c
**
**  Calcola per punti la funzione y=f(x), salva sul file
**  "dati.txt" le coordinate dei punti e visualizza il grafico
**  utilizzando GNUplot.
**
**  Marco Liverani (liverani@mat.uniroma3.it) - Marzo 2006
*/

#include <stdlib.h>
#include <stdio.h>
#include <math.h>

/*
 *  Si definisce una funzione f(x) qualsiasi
 */

float f(float x) {
  return(sin(x)*15 + x*x);
}

/*
 *  Funzione principale.
 */

int main(void) {
  FILE *file;
  float x, x0, x1, deltax, y;
  int n;

  printf("Inserisci gli estremi dell'intervallo: ");
  scanf("%f %f", &x0, &x1);
  printf("Inserisci il numero di passi: ");
  scanf("%d", &n);
  deltax = (x1-x0)/n;
  x = x0;
  /*
   *   apro il file "dati.txt" in scrittura per registrare le coordinate
   *   dei punti della funzione
   */
  file = fopen("dati.txt", "wt");

  while (x <= x1) {
    /*
     *  calcolo il valore della funzione nel punto x
     */
    y = f(x);

    /*
     *  scrivo sul file le coordinate del punto (x,y)
     */
    fprintf(file, "%f %f\n", x, y);

    /*
     *  incremento la variabile x
     */
    x = x + deltax;

  }
  /*
   *  chiudo il file con le coordinate dei punti da visualizzare
   */
  fclose(file);

  /*
   *  apro in scrittura il file "comando.txt" per registrarci il comando
   *  che dovra` essere eseguito da GNUplot
   */
  file = fopen("comando.txt", "wt");

  /*
   *  scrivo sul file il comando da eseguire
   */
  fprintf(file, "plot \"dati.txt\" with lines\n");

  /*
   *  chiudo il file su cui ho scritto il comando da eseguire
   */
  fclose(file);

  /*
   *  eseguo il programma GNUplot passandogli il nome del file che
   *  contiene il comando da eseguire
   */
  system("gnuplot comando.txt");

  return(0);
}

NOTA: l'esempio funziona correttamente su sistemi UNIX (Linux, Mac OS X, Solaris, ecc.) su cui il comando gnuplot è presente in una directory inserita nella variabile PATH dell'utente che esegue il programma. Su macchine con sistema operativo Microsoft Windows, probabilmente è necessario modificare l'istruzione in cui viene richiamata la funzione system specificando il path completo dell'applicazione GNUplot (es.: system("start c:\\programmi\\gnuplot\gnuplot.exe comando.txt");).
